Revel · home theater embutido no teto
Home theater com todas as caixas embutidas no forro: nenhuma caixa à vista na sala, do jeito que o arquiteto e quem mora na casa preferem. A Cinemma monta sistemas 5.1 e 7.1 com seis modelos da Revel: quatro da linha Architectural, para a sala, e dois Extreme Climate, para varanda, áreas externas, úmidas e com maresia.
Revel C763 · 6½" duas viasPor que Revel
A Revel projeta as caixas da linha Architectural para ter baixa coloração e pouca distorção numa faixa ampla de volume, a mesma pesquisa das caixas de chão da marca, aplicada ao forro. É isso que permite montar um home theater inteiro no teto: o som de cinema sai do forro e a sala continua limpa, sem caixa à vista.
As grades são magnéticas e sem moldura, em versão redonda e quadrada, e o tweeter gira para apontar os agudos para onde as pessoas ficam. A fixação C-2 prende a caixa em forros de 1,3 a 5 cm de espessura.
A Cinemma posiciona cada caixa a partir da tela e do sofá, num sistema 5.1 ou 7.1, escolhe o modelo pelo tamanho da sala e deixa o caminho do cabo previsto antes do acabamento fechar. O subwoofer é resolvido à parte no projeto, embutido ou escondido.
Modelos · passe o mousetoque para ver a caixa com a grade

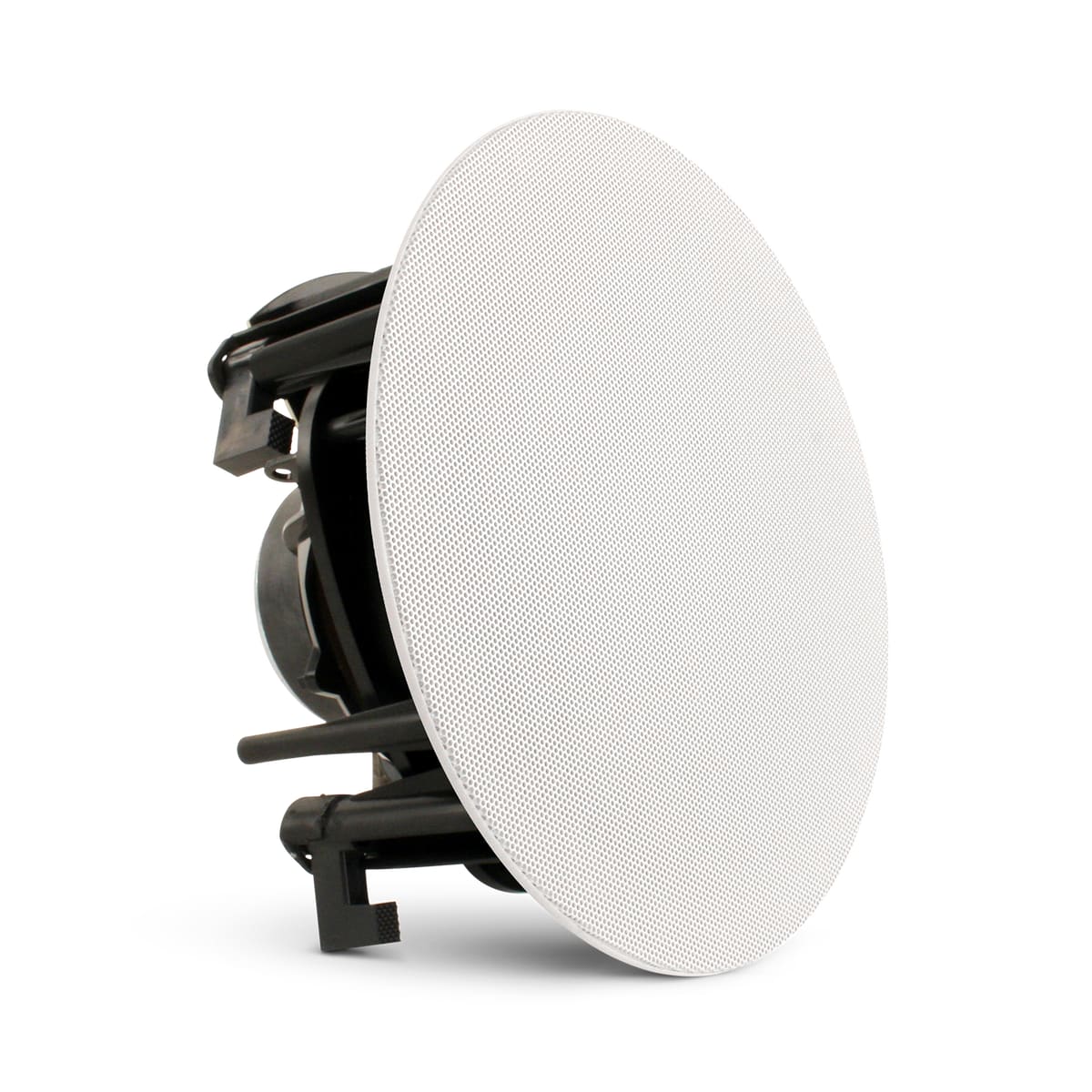

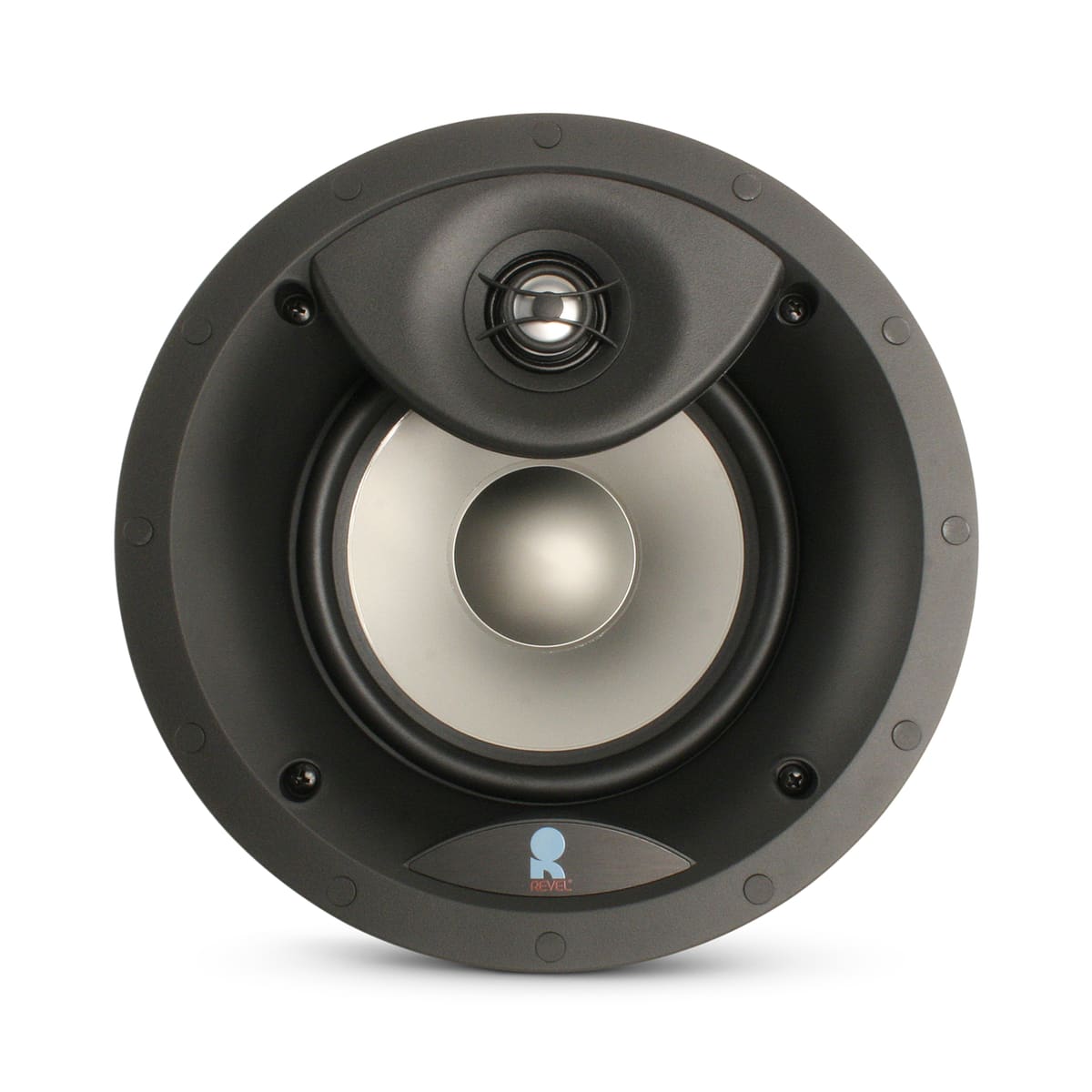

Ambiente internoCaixa de teto 6½" duas vias
A porta de entrada da linha: woofer de 6½" e tweeter giratório para mirar a área de escuta.

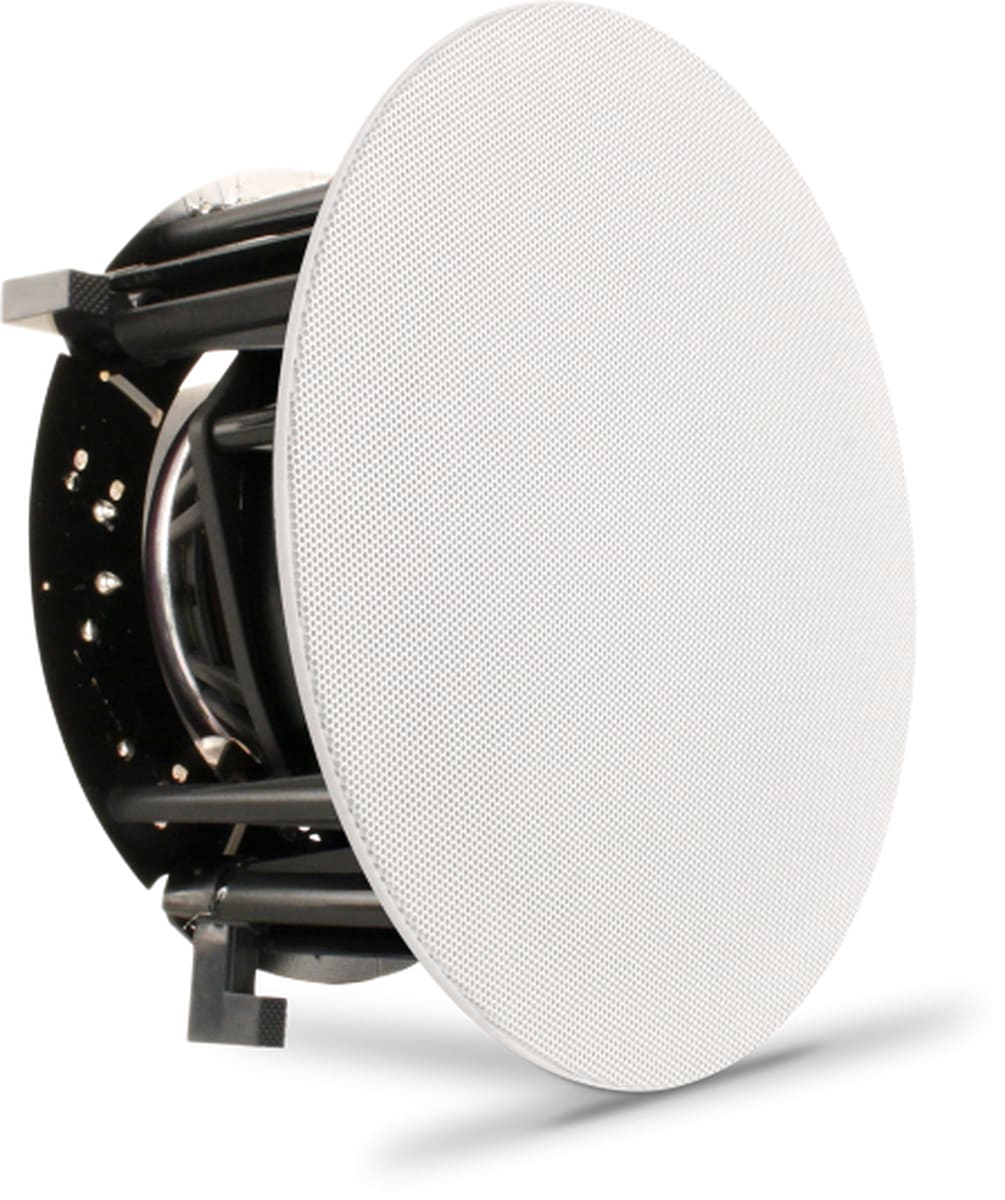

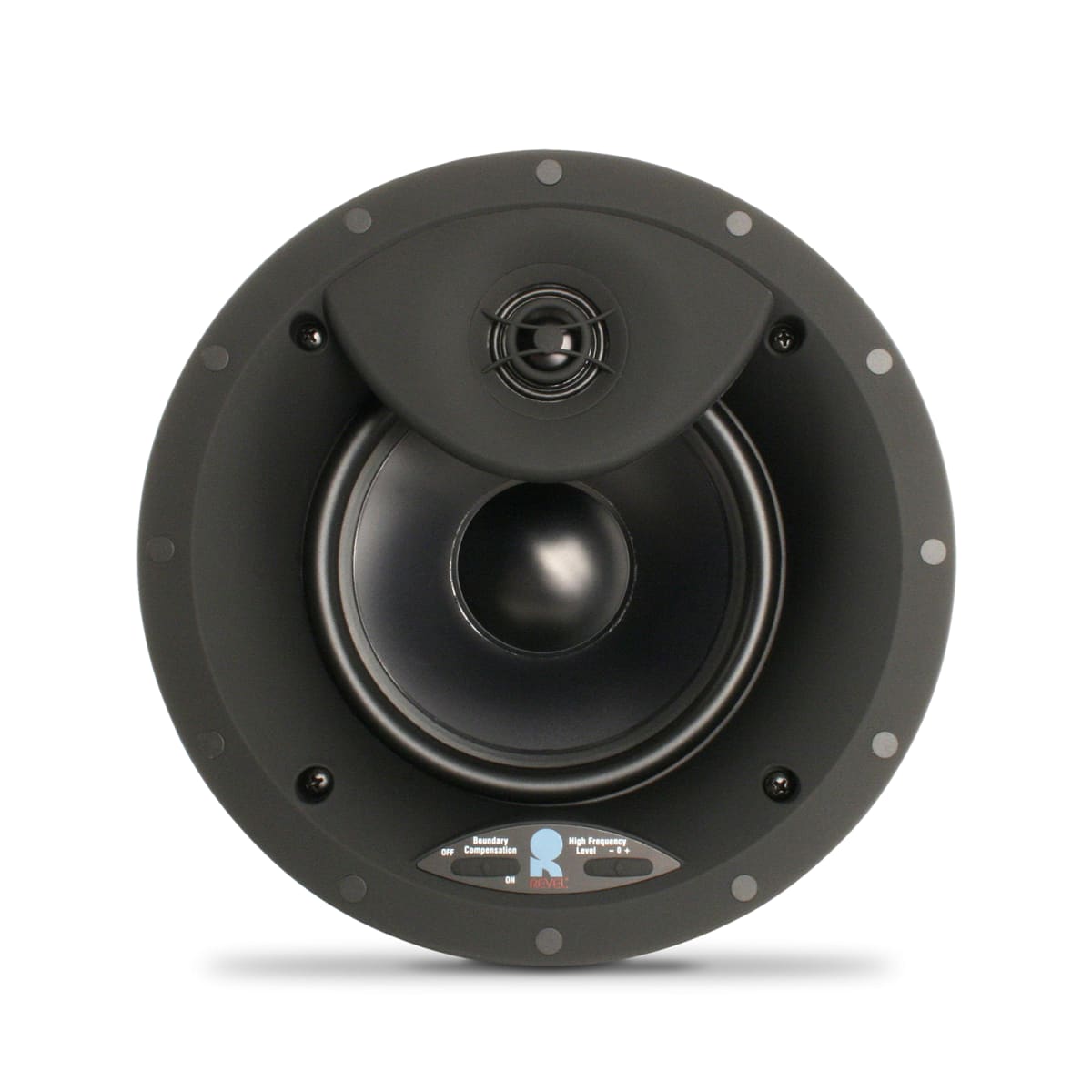

Ambiente internoCaixa de teto 6½" duas vias
Woofer de curso longo e controles de agudos e graves para acertar a caixa ao ambiente.

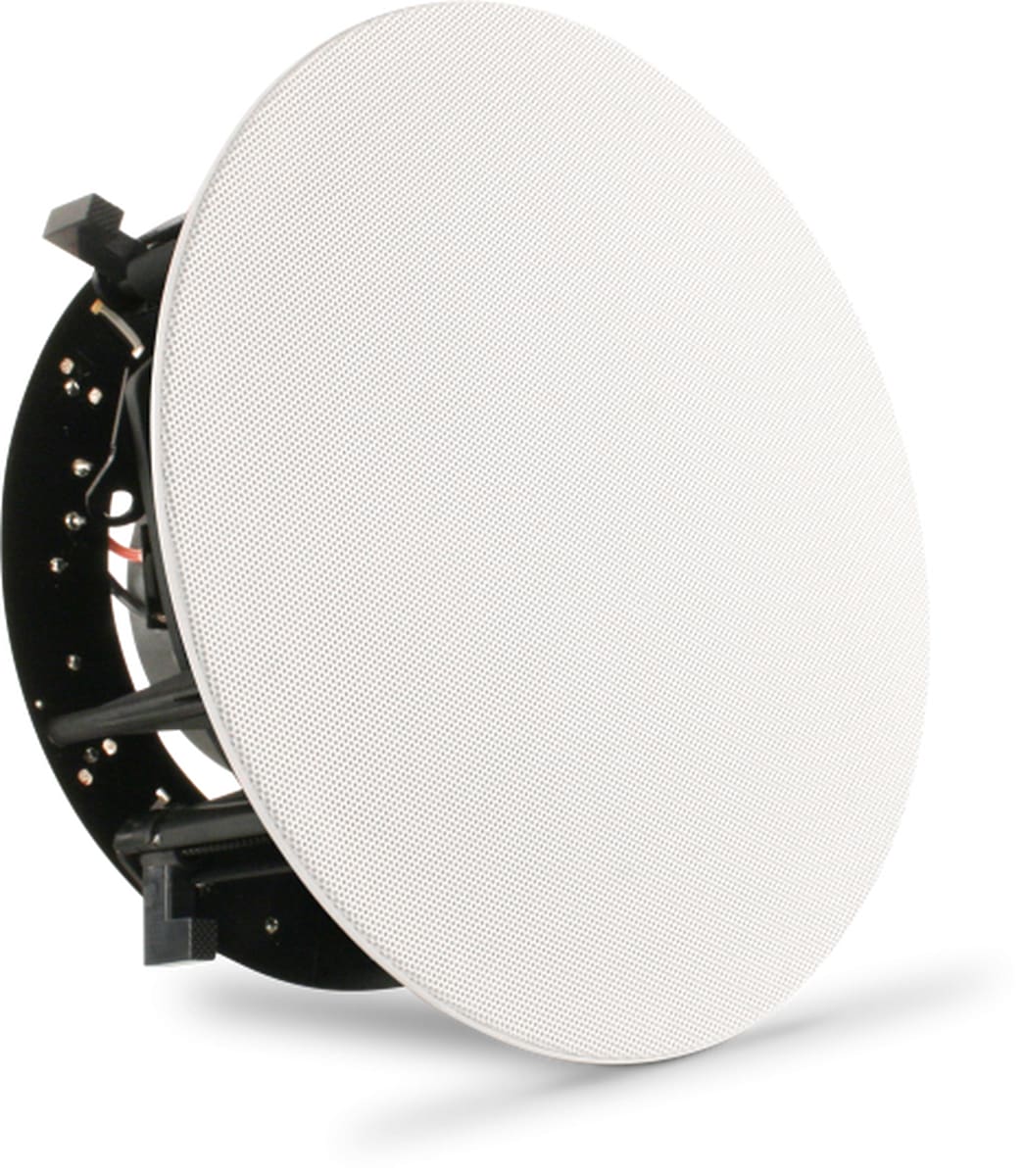

Ambiente internoCaixa de teto 8" duas vias
Woofer de 8" de alta potência para salas maiores e mais grave sem caixa aparente.

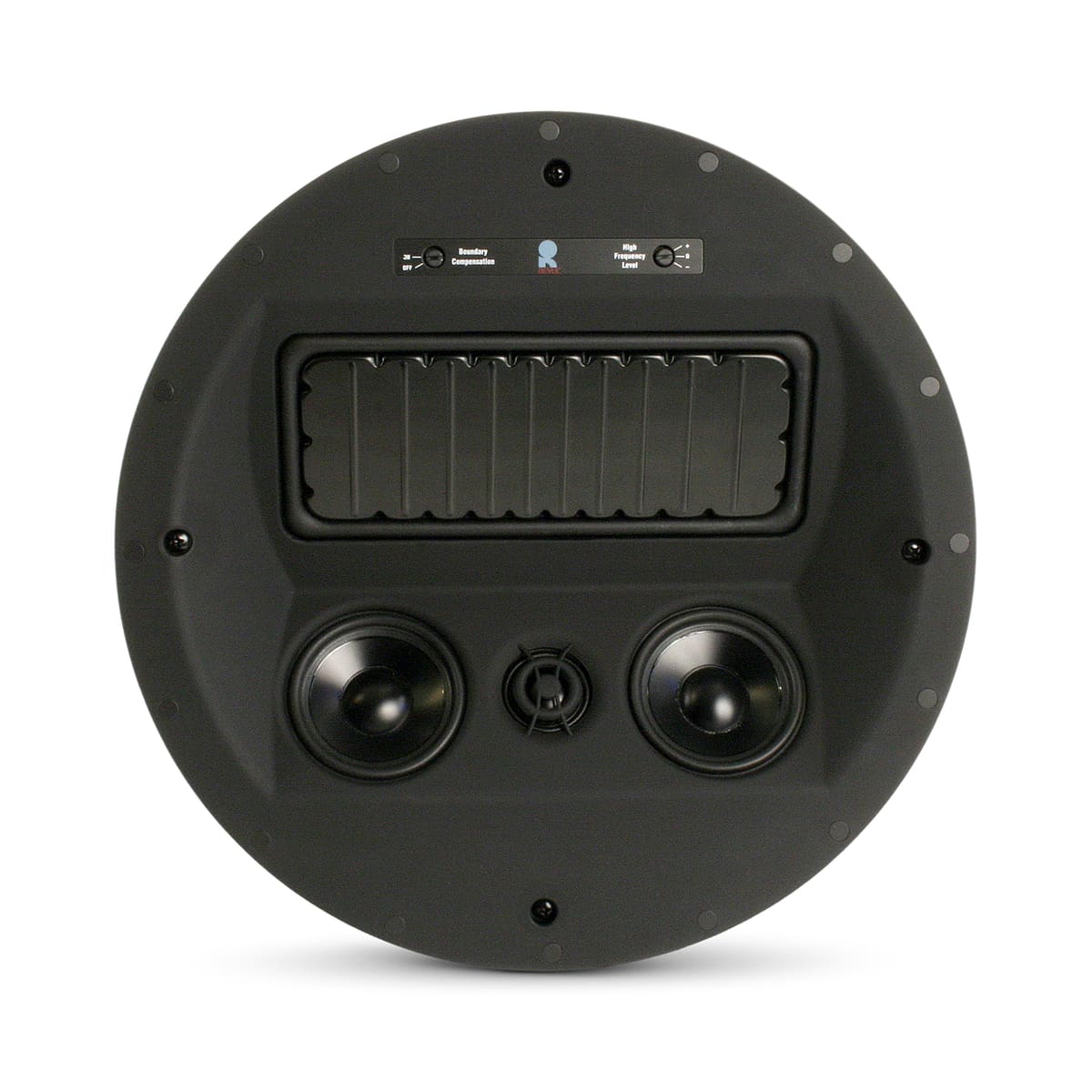

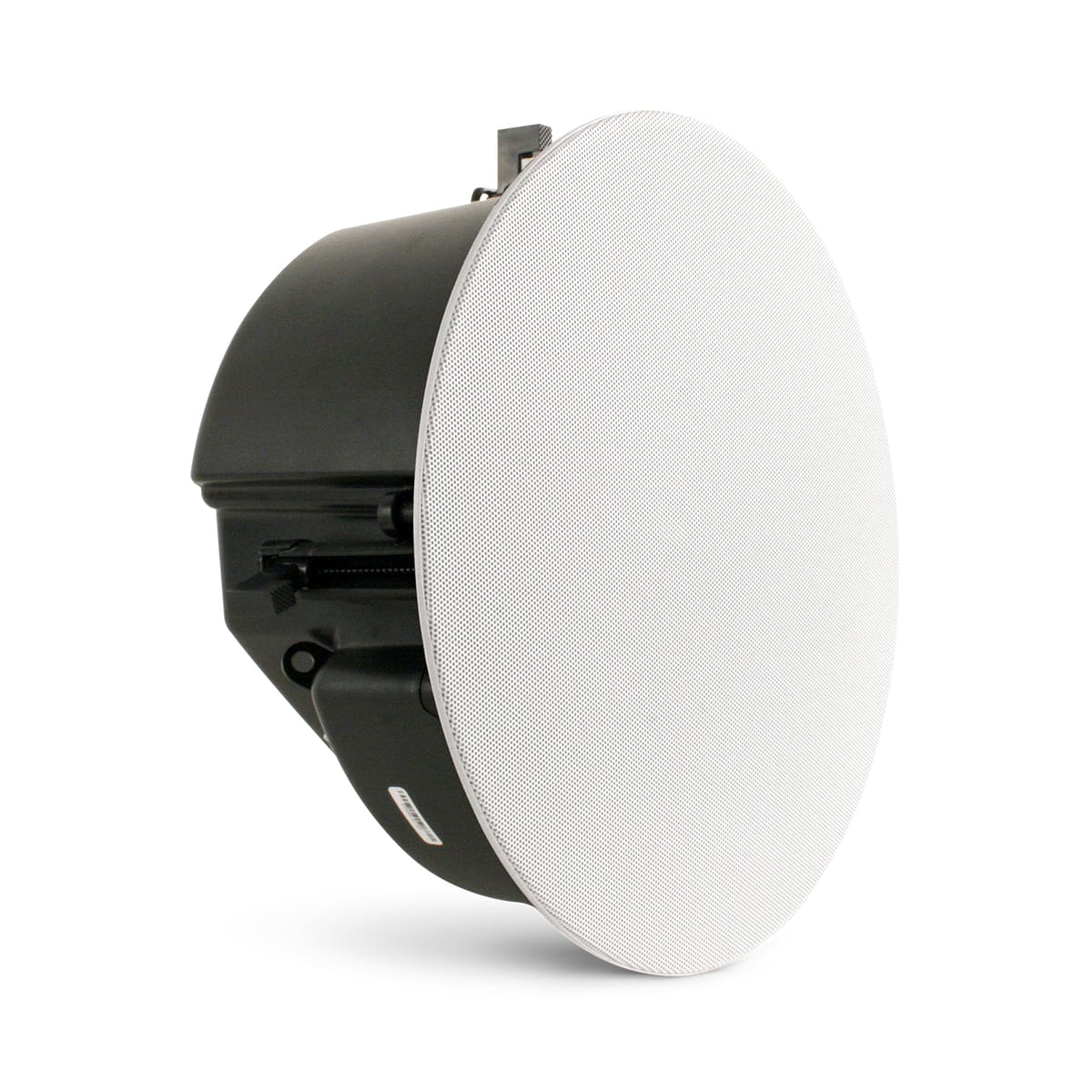

Ambiente internoCaixa de teto especial, três vias
A mais completa da linha: woofer plano, dois médios e tweeter ajustável numa só caixa de teto.

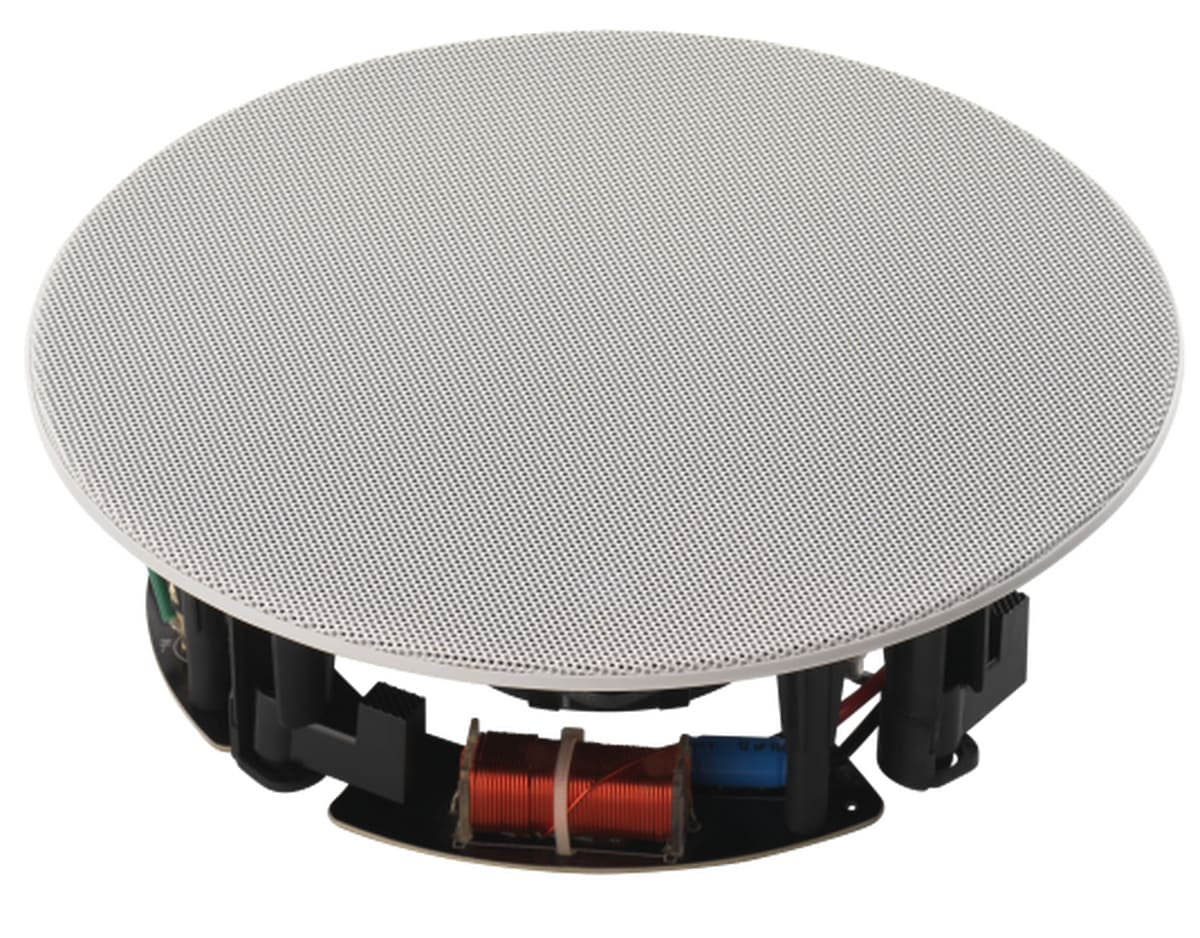

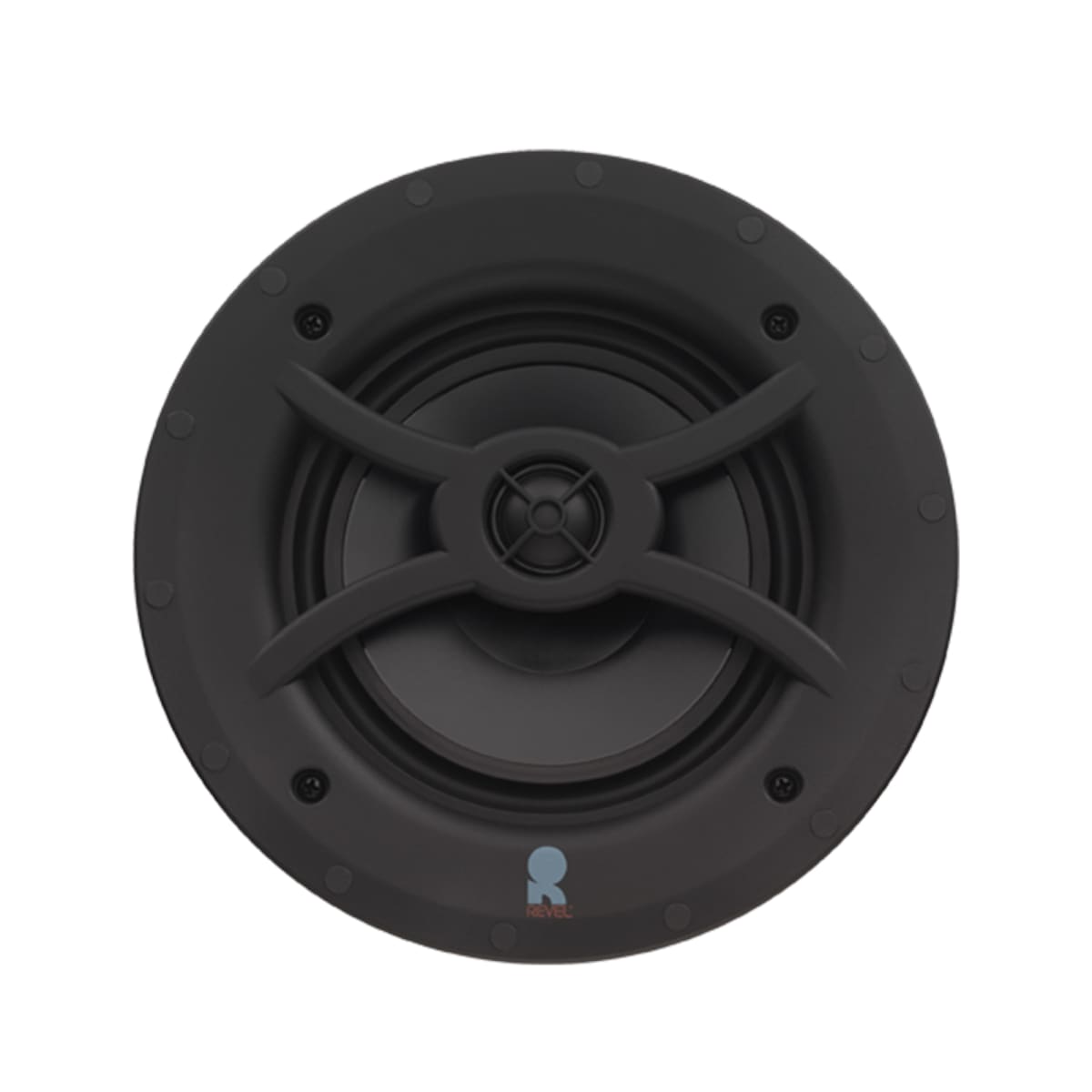

Extreme ClimateExtreme Climate 6½" duas vias
Para calor, frio, umidade e chuva, com certificação IP65 e resistência à corrosão por água salgada.

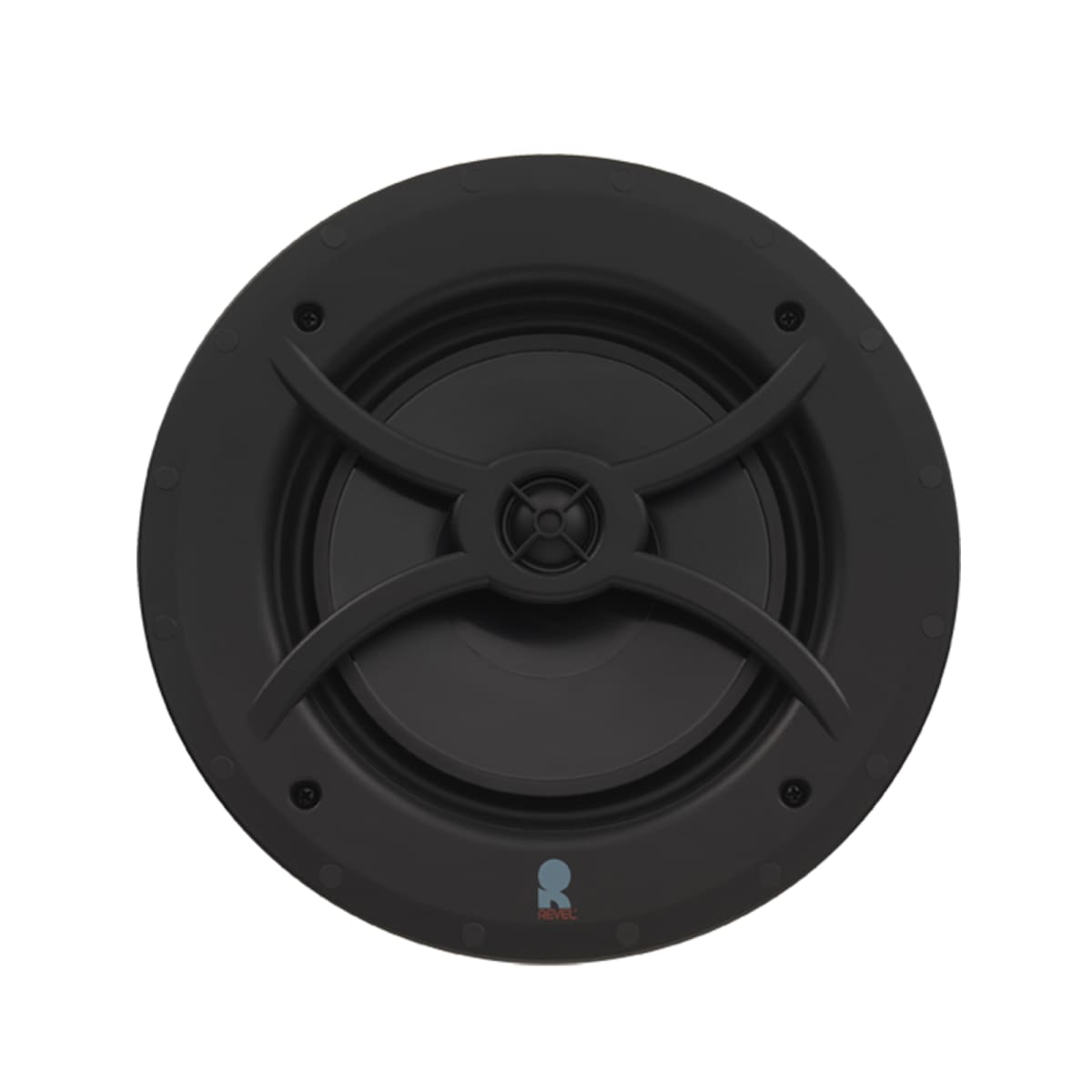

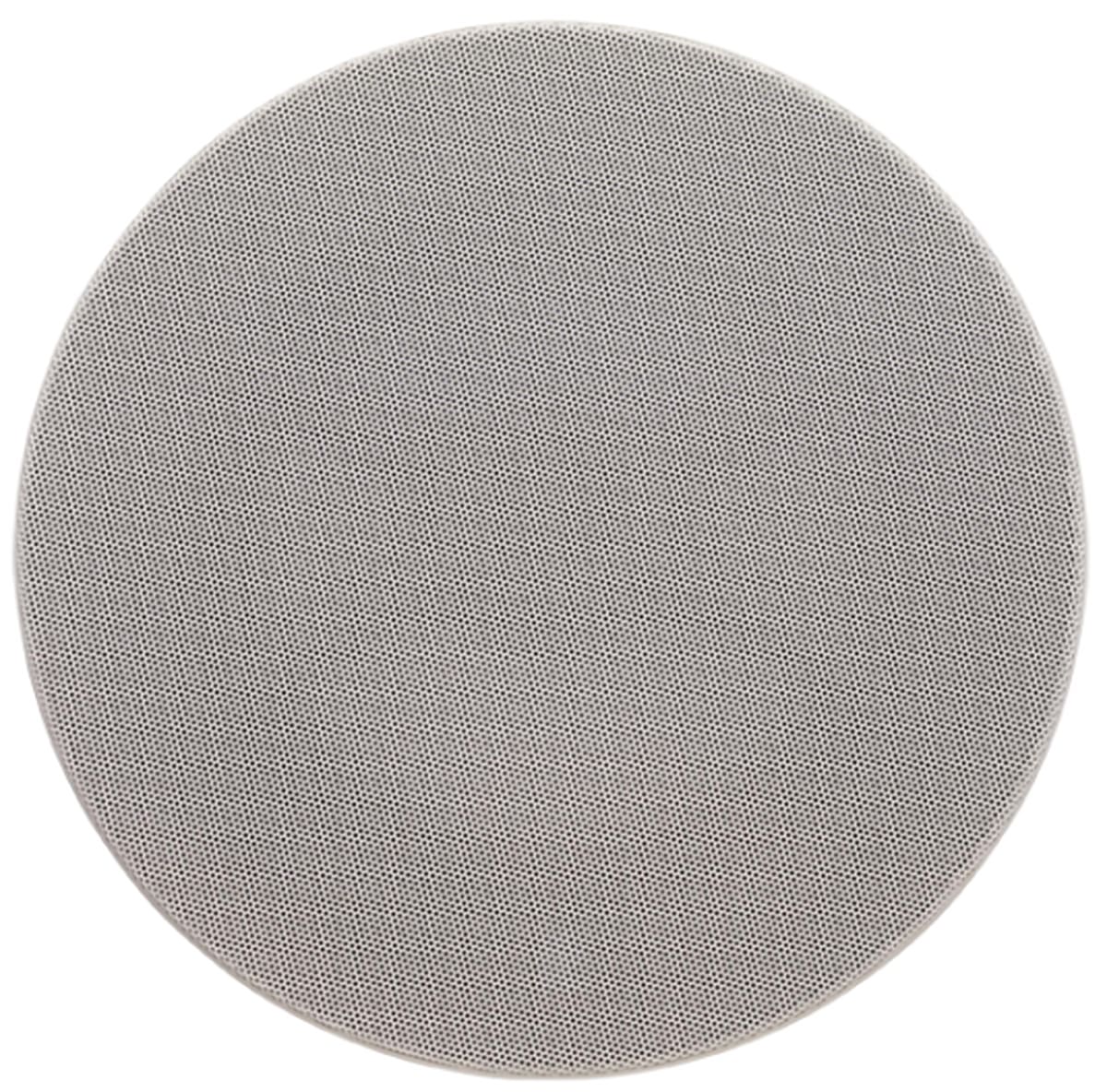

Extreme ClimateExtreme Climate 8" duas vias
A versão de 8" da linha Extreme Climate, com mais grave e mais sensibilidade para áreas externas.
Home theater no teto · simulador
Escolha o tamanho da sala e o sistema. O desenho mostra onde cada caixa fica no forro e qual modelo vai em cada posição.
O mesmo receiver da sala toca a zona 2, com caixas Extreme Climate.
| Posição | Modelo |
|---|
A combinação final é desenhada pela Cinemma depois da visita técnica, conforme as medidas da sala.
Solicitar projeto deste setupCabe no seu forro?
Informe o espaço livre acima do forro. Os modelos que cabem acendem.
Profundidades da ficha técnica da Revel. A visita técnica confirma a medida real do forro.
Extreme Climate · C363XC e C383XC
Feitas para calor, frio, umidade e chuva, com resistência à corrosão por água salgada. Servem para varandas, áreas externas, ambientes úmidos e embarcações, com menos de 7 cm de profundidade.
Ficha técnica
Dados do fabricante. Arraste a tabela para o lado no celular.
| Modelo | Tipo | Woofer | Tweeter | Potência | Furo | Profundidade | Grade | Peso | Resposta | Sensibilidade | Impedância |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Revel C363 | Caixa de teto 6½" duas vias | 6½" (16,5 cm), cone Micro-Ceramic Composite, chassi em polímero | 1" alumínio, giratório, com guia de onda | 10 a 120 W RMS | Ø 20,3 cm | 12,2 cm | 23,1 cm (redonda ou quadrada) | 0,8 kg | Sob consulta | 87 dB (2,83 V/1 m) | Sob consulta |
| Revel C763 | Caixa de teto 6½" duas vias | 6½" (16,5 cm), curso longo, chassi fundido e suspensão em borracha | 1" alumínio, giratório, com guia de onda | 10 a 140 W RMS | Ø 20,3 cm | 12,5 cm | 23,1 cm (redonda ou quadrada) | 1,1 kg | Sob consulta | 88 dB (2,83 V) | Sob consulta |
| Revel C783 | Caixa de teto 8" duas vias | 8" (20 cm), cone Micro-Ceramic Composite, chassi em alumínio fundido | 1" alumínio de alta potência, giratório, com guia de onda | 10 a 150 W RMS | Ø 24,4 cm | 13,2 cm | 27,2 cm (redonda ou quadrada) | 1,4 kg | Sob consulta | 88 dB (2,83 V/1 m) | Sob consulta |
| Revel C763L | Caixa de teto especial, três vias | Woofer plano de 7,8" × 3,4" e dois médios de 3,5", cone Micro-Ceramic Composite | 1" alumínio de alta potência, com guia de onda e ângulo ajustável | 10 a 200 W RMS | Ø 28,6 cm | 14,5 cm | 31,8 cm (redonda ou quadrada) | 1,8 kg | 80 Hz a 20 kHz (±3 dB) | 85 dB (2,83 V/1 m) | 8 Ω |
| Revel C363XC | Extreme Climate 6½" duas vias | 6½" (16,5 cm), cone de alumínio, chassi em polímero | 1" domo de alumínio | 10 a 100 W RMS | Ø 20,3 cm | 6,9 cm | 23,1 cm (redonda) | 1,4 kg | 50 Hz a 15 kHz (−3 dB) | 85 dB (2,83 V/1 m) | 8 Ω |
| Revel C383XC | Extreme Climate 8" duas vias | 8" (20 cm), cone de alumínio, chassi em polímero | 1" domo de alumínio | 10 a 100 W RMS | Ø 24,4 cm | 6,8 cm | 27,2 cm (redonda) | 1,8 kg | 45 Hz a 15 kHz (−3 dB) | 87 dB (2,83 V/1 m) | 8 Ω |
Dúvidas · 6 respostas
Sim. No 5.1 são cinco caixas embutidas no forro: Front esquerdo (FL), Center (C), Front direito (FR) e os dois Surround (SL e SR), na lateral do sofá. No 7.1 entram mais dois Back Surround (SBL e SBR), atrás do sofá, sete no total. O subwoofer é resolvido à parte no projeto, embutido ou escondido, e nenhuma caixa fica à vista na sala.
Os modelos Architectural (C363, C763, C783 e C763L) são para forro de ambientes internos e têm grade magnética sem moldura, redonda ou quadrada. Os Extreme Climate (C363XC e C383XC) têm certificação IP65 e resistem a calor, frio, umidade, chuva e corrosão por água salgada, por isso servem para áreas externas, ambientes úmidos e embarcações.
Funciona quando o modelo e a distribuição são calculados para o volume da sala. Em sala grande a Cinemma usa a C763L nas frontais e a C783, de 8", nos surrounds, para ter mais grave. O problema aparece quando se escolhe pelo número de caixas em vez da cobertura de quem está no sofá.
Depende da infraestrutura existente. O levantamento define o caminho de cabeamento possível e o que isso implica de obra, antes de o projeto ser fechado.
Pela ficha da Revel: C383XC 6,8 cm, C363XC 6,9 cm, C363 12,2 cm, C763 12,5 cm, C783 13,2 cm e C763L 14,5 cm. Os modelos internos usam fixação C-2, para forros de 1,3 a 5 cm de espessura.
Ele permite apontar os agudos para a área onde as pessoas ficam, mesmo com a caixa fora do centro do ambiente. Nos modelos C763, C783 e C763L também há ajuste de agudos em 3 posições e compensação de graves para caixas perto da parede.
Contato
Diga o tamanho aproximado da sala, se prefere 5.1 ou 7.1 e quanto espaço livre há acima do forro. A visita técnica confirma o restante.
